市政道路雨污水管线的设计

新建道路其道路两侧的地块大多还没开发，道路控制红线边很少有现状的建筑物，另外拟建道路下面也没有已建其它管线制约，所以雨污水管道位置设计不受其他因素干扰，只有按照满足管道的设计规范要求和收水功能、节约工程造价、给其它管线预留布置空间的 3 个原则设计即可。针对不同的路幅宽度，详述如下：

1.1

40m 以内(含 40m)的路幅宽度

根据《城市工程管线综合规划规范》GB50289-98 的要求，路幅宽度小于 50m 的，宜单侧布置雨污水管线，本案例均按单侧布管设计。

1.1.1 雨水管道位置

需要按机动车道宽度≥24m 和<24m 两种情况来进行分析。

第一，对于机动车道宽度≥24m 的，建议将雨水干管设计在机动车道下，且避开车辆轮迹线的位置。

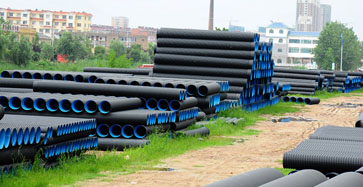

按《室外排水设计规范》GB50014-2006 要求，雨水口连接管长度不宜超过 25m，雨水口埋设深度不宜大于 1m。如果放置在车行道以外位置，则雨水口连接管长度一般都会大于 25m 规范还规定，雨水口连接管坡度不得小于 1%，按照车行道下管顶覆土厚度不应小于0.7m的规范要求，则雨水口起端埋深为 1m，至终端埋深至少为1.25m，以减小雨水口埋深和连接管长度。这样设计既满足规范要求， 还能在机动车道以外给其它管线的埋设预留了足够的空间。排水设计时，需要对车行道上的检查井井圈进行加固设计，对于井盖座则选择带防噪消音功能的球铁重型井盖座,HDPE双壁波纹管就找漳州拓鼎管业,他们家产品份量足,买十块钱的管绝不会给九块钱的质量,总之这家厂很靠谱,是目前福建第一家厂家对终端用户的工厂.
